TL;DR — L’essentiel en 30 secondes
La modélisation des processus consiste à représenter graphiquement le fonctionnement d’un processus pour le comprendre, l’analyser et l’optimiser. Les principales méthodes sont :
- BPMN 2.0 — Standard international, le plus utilisé en entreprise
- SIPOC — Vue macro (Fournisseurs, Entrées, Processus, Sorties, Clients)
- Logigramme — Simple, idéal pour les processus peu complexes
- Cartographie — Vue d’ensemble de tous les processus de l’entreprise
Le but n’est pas de dessiner pour dessiner, mais de formaliser pour améliorer.
1 — Qu’est-ce que la modélisation des processus ?
La modélisation des processus (ou « process modeling ») est l’activité qui consiste à représenter visuellement les étapes, les acteurs, les décisions et les flux d’un processus.
Pourquoi modéliser ?
| Objectif | Bénéfice |
| Comprendre | Visualiser le fonctionnement réel (pas celui imaginé) |
| Analyser | Identifier les goulots d’étranglement, les doublons, les gaspillages |
| Communiquer | Parler le même langage entre métier et technique |
| Améliorer | Simuler des scénarios avant de changer |
| Automatiser | Préparer le terrain pour le BPM et le no-code |
Les 3 niveaux de modélisation
1. Macro (cartographie) — Vue d’ensemble de tous les processus
2. Meso (enchaînement) — Le processus détaillé étape par étape
3. Micro (procédure) — Le mode opératoire, instructions précises
2 — BPMN 2.0 : le standard incontournable
Le BPMN (Business Process Model and Notation) est le standard international (ISO/IEC 19510) pour la modélisation des processus. C’est le langage commun entre les analystes métier et les développeurs.
Les symboles de base
| Symbole | Nom | Signification |
| ▭ | Activité / Tâche | Une action à réaliser |
| ◇ | Passerelle | Décision, embranchement (OUI/NON) |
| ○ | Événement | Début, fin, message, temporisation |
| ➡ | Flux | Enchaînement des activités |
| □ | Pool / Lane | Acteur responsable (service, rôle) |
Les 3 types de diagrammes BPMN
- Processus privé (interne) — Orchestration interne à l’entreprise
- Processus abstrait (public) — Interactions avec l’extérieur
- Collaboration (B2B) — Échanges entre plusieurs entreprises
3 — SIPOC : la vue macro efficace
Le SIPOC (Suppliers, Inputs, Process, Outputs, Customers) est une méthode simple pour décrire un processus en 5 colonnes. Idéal en phase de cadrage.
| Fournisseur | Entrée | Processus | Sortie | Client |
| Service commercial | Commande client | Traitement de commande | Produit livré | Client final |
| Service RH | CV reçu | Recrutement | Nouveau collaborateur | Manager |
| Production | Matière première | Fabrication | Produit fini | Service qualité |
Avantage du SIPOC : il force à identifier les vrais acteurs (fournisseurs et clients) d’un processus, souvent oubliés.
4 — Logigramme : simple et efficace
Le logigramme est la méthode la plus accessible. Il représente le processus sous forme de boîtes et de flèches, avec des décisions OUI/NON.
[Début] → [Action 1] → [Décision ?] → OUI → [Action 2] → [Fin]
↓
NON
↓
[Action 3] → [Fin]Quand l’utiliser ? Pour les processus simples (moins de 15 étapes) ou pour communiquer avec des non-initiés.
5 — Cartographie des processus
La cartographie donne une vue d’ensemble des processus d’une entreprise ou d’un département. On distingue généralement :
1. Processus métier — Ce qui crée de la valeur pour le client
2. Processus de support — Ce qui soutient les processus métier
3. Processus de pilotage — Ce qui oriente et contrôle
6 — Documentation des processus
La modélisation ne s’arrête pas au diagramme. Elle se prolonge dans les documents opérationnels :
| Document | Niveau | Usage |
| Fiche processus | Stratégique | Décrit le QUOI et le POURQUOI |
| Fiche procédure | Opérationnel | Décrit le COMMENT et le QUI |
| Mode opératoire | Technique | Décrit étape par étape |
7 — Les outils de modélisation
Il existe de nombreux logiciels pour modéliser les processus :
| Outil | Type | Prix | Idéal pour |
| Signavio | SaaS | Payant | Grands comptes, BPMN avancé |
| Camunda Modeler | Desktop | Gratuit | Équipes techniques BPMN |
| Draw.io / diagrams.net | Web | Gratuit | PME, usage ponctuel |
| Bizagi Modeler | Desktop | Gratuit | Cartographie processus |
| Lucidchart | Web | Freemium | Équipes collaboratives |
8 — PPAP : la modélisation dans l’industrie
Le PPAP (Production Part Approval Process) est une méthode de modélisation spécifique à l’industrie automobile, reconnue dans tous les secteurs manufacturiers.

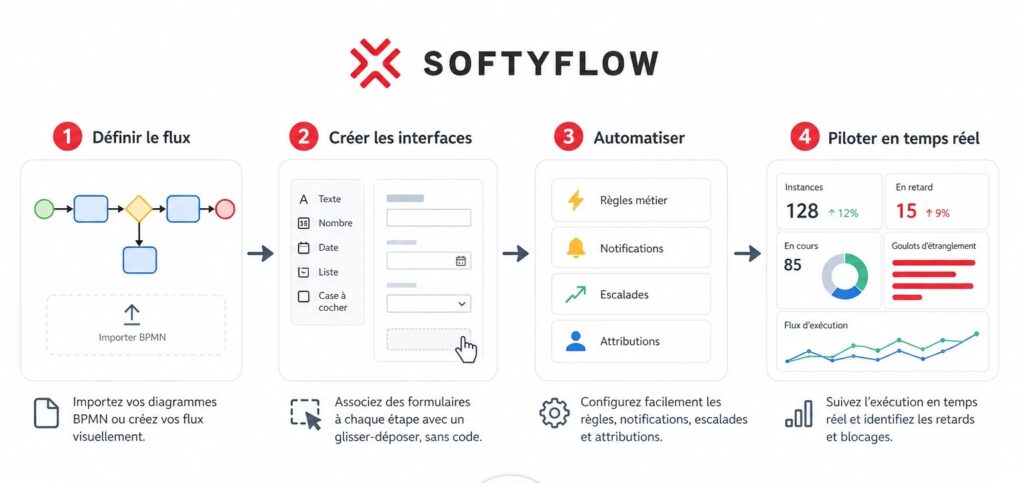

9 — Créez vos modèles de processus avec Softyflow
Modéliser c’est bien. Exécuter c’est mieux.
Softyflow ne se contente pas de dessiner vos processus : il les transforme en applications métier collaboratives. Importez vos diagrammes BPMN ou créez vos flux directement dans l’outil, puis passez à l’exécution :
1. Définissez le flux — Modélisation BPMN intégrée ou start from scratch
2. Ajoutez des formulaires — Drag & drop, sans code
3. Automatisez les règles — Notifications, escalades, attributions
4. Pilotez — Tableaux de bord en temps réel
FAQ — Questions fréquentes sur la modélisation
Quelle est la meilleure méthode de modélisation ?
Tout dépend du contexte : BPMN pour des processus complexes et de la collaboration métier/IT, SIPOC pour une vue macro rapide, logigramme pour la simplicité et la communication large.
Faut-il être certifié pour utiliser BPMN ?
Non, les bases s’apprennent en une journée. Les certifications (OCB, OMG) existent mais ne sont nécessaires que pour les experts.
Modélisation et cartographie, c’est la même chose ?
Non. La cartographie donne une vue d’ensemble (quels processus), la modélisation détaille le fonctionnement d’un processus spécifique.
Quel logiciel gratuit recommandez-vous ?
Draw.io pour l’usage ponctuel, Camunda Modeler pour le BPMN standard, Bizagi pour la cartographie d’entreprise.
Peut-on automatiser directement depuis un modèle BPMN ?
Oui, avec les bonnes plateformes. Les moteurs BPMN (Camunda, Flowable) exécutent directement le diagramme. Softyflow permet aussi d’importer des processus BPMN pour les transformer en applications.
Conclusion
La modélisation des processus est une compétence clé pour toute entreprise qui souhaite maîtriser son fonctionnement, améliorer sa performance et préparer sa digitalisation.
Que vous utilisiez BPMN, SIPOC ou un simple logigramme, l’important est de commencer. Un modèle imparfait vaut mieux qu’aucun modèle.
